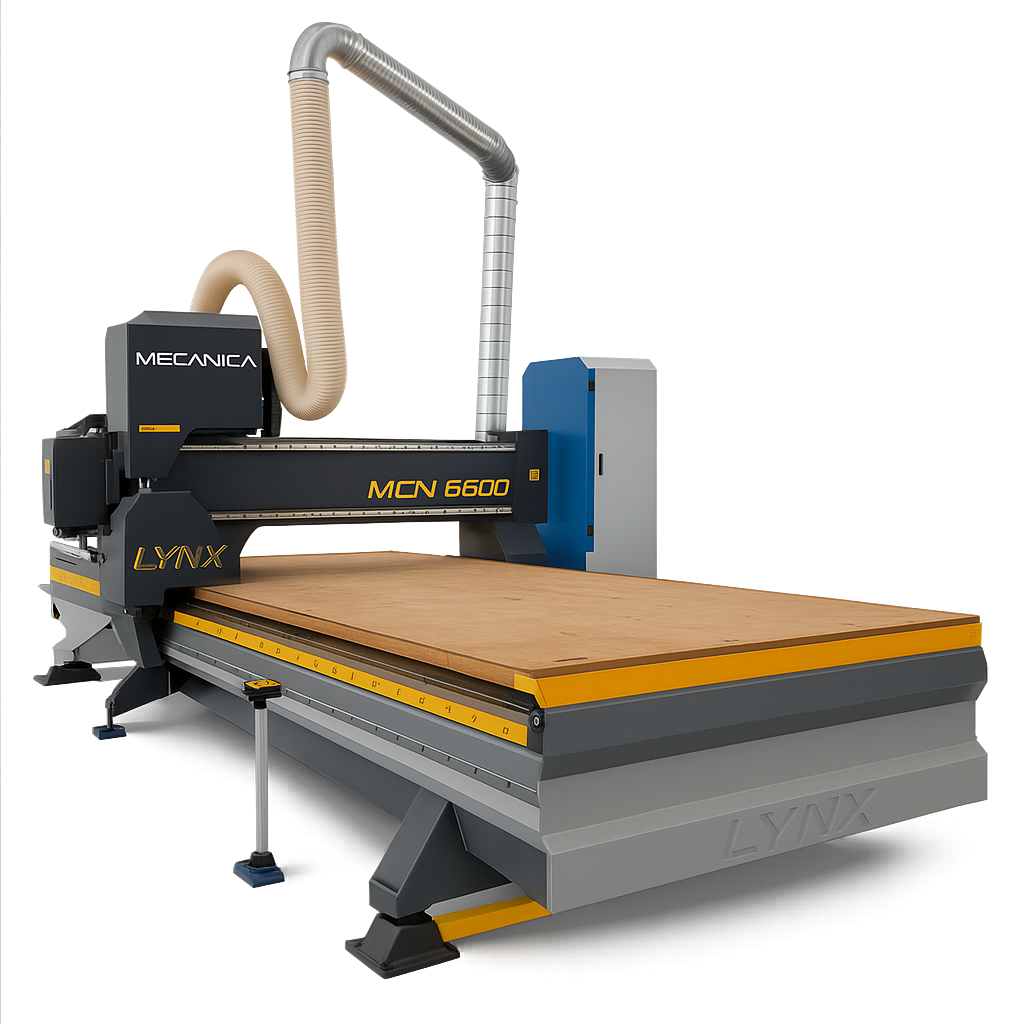

Centro de Mecanizado CNC de 3 Ejes Mecanica MCN6600 (LYNX6600) para Aluminio y Fibrocemento

El MCN6600 es un centro de mecanizado CNC de alta velocidad controlado en 3 ejes, diseñado de manera experta para el procesamiento y fresado de paneles compuestos de aluminio, chapas de aluminio, Lexan, policarbonato, fibrocemento y laminados compactos. Equipado con un almacén de herramientas móvil de diseño especial, garantiza la máxima eficiencia al realizar cambios automáticos de herramienta sin interrupciones durante el trabajo.

Técnica de Fabricación y Estructura

• Chasis Robusto: La base y el pórtico (gantry) están construidos de acero estructural electrosoldado. Las mesas superiores de la máquina son de material fenólico, mientras que las mesas de trabajo están hechas de MDF.

• Transmisión de Precisión: Los ejes X e Y utilizan un sistema de piñón y cremallera helicoidal conectados a los motores mediante reductores, mientras que el eje Z funciona con un husillo de bolas. El sistema se desliza sobre guías lineales de bolas para garantizar un movimiento impecable.

• Pórtico Avanzado: El eje Y cuenta con un sistema de pórtico, mientras que los ejes X y Z funcionan con motores servo individuales de alto rendimiento, proporcionando una calidad de fresado superior.

Área de Trabajo y Características Operativas

• Interpolación de 3 Ejes: Movimiento simultáneo y preciso en los ejes X, Y y Z.

• Referenciación Automática: Los pistones neumáticos integrados en los ejes X e Y ofrecen una alta precisión de referencia y máxima velocidad de configuración.

• Sujeción por Vacío Superior: Cuenta con tanques de vacío especiales y un sistema de bombas (900m³/h en total) para sujetar firmemente paneles pesados. La mesa de vacío de aluminio, dividida en 6 secciones, permite la selección automática del vacío en 2 zonas principales.

• Almacén de Herramientas Móvil: El cambiador automático de 6 posiciones ofrece operaciones rápidas y está protegido con una cubierta especial contra el polvo y virutas de aluminio.

• Control Inteligente: Unidad de control CNC capaz de gestionar un sistema de pórtico de 4 servomotores para máxima estabilidad. Incluye un sistema de medición automática para calcular instantáneamente la longitud de las herramientas.

Características de la Unidad de Control 2516

• Capacidad de servocontrol de 4 ejes con operaciones por pulso y voltaje.

• Control de 1 husillo (Spindle).

• E/S remota con 256 entradas / 256 salidas.

• Pantalla LCD a color TFT de 7”.

• Ethernet integrado, puerto USB y conector USB a PC.

• Instalación y arranque rápidos, función de desaceleración automática en esquinas.

• Función de diagnóstico remoto opcional.

Especificaciones Técnicas

Equipamiento Incluido:

• 8 x Soportes de herramienta Serie AC (ISO30)

• 8 x Pinzas de acero inoxidable

• 8 x Herramientas para paneles de aluminio (grabado, corte, etc.)

• 1 x Sistema de recolección de virutas con tuberías y conexiones

• 1 x Lubricación manual central de guías lineales (Líquido)

• 1 x Consola de control móvil

• 1 x Sistema automático de medición de herramientas
