Gantry Type 5 Axis CNC Emalı Mərkəzi

Dəzgah Alətlərinin Əsas Performansı Dəzgah Alətinin Adı: Portal Emalı Mərkəzi Bu dəzgah müxtəlif polad və alüminium hissələrin emalı üçün xüsusi olaraq hazırlanmış yüksək sərtliyə, yüksək dəqiqliyə malik portal emal mərkəzidir. O, rəvan və dəqiq yerləşdirmə ilə işləyir. Emal xüsusiyyətlərinə və müasir yüksək dəqiqlikli və yüksək səmərəli proseslərin tələblərinə uyğun olaraq, bu dəzgah müasir dəzgahların inkişafında yeni texnologiyalarla yanaşı, inteqrasiya olunmuş mexaniki, elektrik və hidravlik texnologiyalardan istifadə edərək dizayn və istehsal olunur. O, həm kobud, həm də dəqiq emal edə bilər, kobud işləmə zamanı güclü, səmərəli və davamlı emal imkanlarını nümayiş etdirir. Dəqiq emal zamanı o, üstün səth keyfiyyətini və dəqiqliyini təmin edir. Dəzgahın ümumi strukturu Cənub-Şərqi Universiteti ilə əməkdaşlıqda beynəlxalq səviyyədə qabaqcıl sonlu elementlər metodundan istifadə etməklə dizayn edilmişdir, əla yükdaşıma qabiliyyəti, elmi şəkildə paylanmış gərginlik və yüksək dayanıqlıq təklif edir. Dizayn geniş həddindən artıq yüklənmə marjasını və yüksək təhlükəsizlik faktorunu təmin edir, bu da onu təsirə qarşı yüksək davamlı edir və dayanmadan üç növbə ərzində davamlı işləməyə qadirdir. Dəzgah yüksək sərtlikli struktur dizaynı, etibarlı dayanıqlığı və saxlanması və hərtərəfli aksesuarları ilə öyünür. Onun hissələri yüksək standartlaşdırma səviyyəsi ilə modul şəkildə tərtib edilib, əla dəyişdirilmə və ardıcıl keyfiyyət təklif edir. Dəzgah qabaqcıl dizayna malikdir, performans baxımından etibarlıdır, istifadəsi asan və texniki xidmət üçün əlverişlidir. Bundan əlavə, dəzgah yalnız möhkəm kəsməni asanlaşdıran deyil, həm də dəqiq komponentlərin emal ehtiyaclarına cavab verən yüksək sərtlikli çərçivə strukturuna malik qabaqcıl Avropa avadanlıq və proseslərini özündə birləşdirir.

1. Yüksək sərtlik strukturu

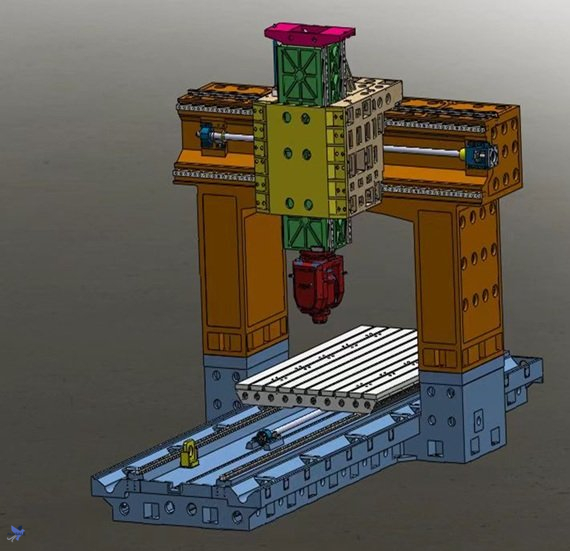

(1) Çarpayı dəqiq HT300 yüksək keyfiyyətli qatranlı qum çuqundan hazırlanmışdır. Termal yaşlanma və vibrasiya yaşlanması ilə ikincil yaşlanma müalicəsindən sonra. Dəzgahın ümumi quruluşu yataqdan, ikiqat sütunlardan və sabit çarpazlardan ibarət qapalı sərt çərçivə quruluşundan ibarətdir. Dəzgah yatağın bələdçi relsləri (X oxu) boyunca uzununa hərəkət edir və sabit çarpazda şaquli yüksək güclü çoxfunksiyalı sürüşmə yastıq freze (qazma) başlığı ilə təchiz edilmişdir. Freze və qazma başının sürüşməsi eninə bələdçi relsləri (Y oxu) boyunca üfüqi şəkildə hərəkət edir və sürüşmə yastıq qazma və freze başlığı yuxarı və aşağı hərəkət edir (Z oxu)
(2) Dəzgahın əsas əsas komponentləri, məsələn, çarpayı, iş dəzgahı, sütun çarxı, yanal sürüşmə lövhəsi, freze başının sürüşməsi və s., hamısı yüksək güclü çuqun və qatran qum qəlibindən hazırlanmışdır ki, bu da yaxşı zərbə udma qabiliyyətinə, istilik sabitliyinə və yüksək struktur gücünə və bütün maşının sərtliyinə malikdir. Y oxlu iki bələdçi relsləri maksimum sərtlik və sabitliyə nail olmaq üçün sonlu elementlərin təhlilindən istifadə etməklə dizayn edilmiş və optimallaşdırılmışdır.
(3) Dəzgahın qapı çərçivəsi əla sərtliyə malik inteqrasiya olunmuş tökmə quruluşdur.
(3) Geniş baza və iki X oxu istiqamətləndirici relslərin dizaynı dəzgahı qaya kimi dayanıqlı edir və əla sərtliyə malikdir.
(4) Standart azot balansı Z oxu vidasının istilik uzadılmasını əhəmiyyətli dərəcədə azaldır və bununla da emal keyfiyyətini yaxşılaşdırır.

2. Yüksək dəqiqlik və yüksək spesifikasiyalı vint
(1) Üç oxlu dəzgah standart olaraq Yapon THK vintləri ilə təchiz olunub və içi boş vintlər də maksimum qorunma üçün seçilə bilər.
Dəzgahın düzgünlüyünü yoxladı.
(2) Dəzgahın üç oxlu vintinin diametri 80/63/63 mm, qurğuşun isə 20/12 mm-dir.
(3) Üç oxlu servo birbaşa vidaya qoşulur və keçiricilik boşluğunu böyük ölçüdə idarə edir.

3. Yüksək dəqiqlikli ağır yük daşıyan bələdçi rels
(1) X oxu ağır yükü təmin etmək üçün iki 55 mm-lik ağır yük daşıyan diyircəkli bələdçi qəbul edir.
(2) Y oxu, Z oxu hərəkətinin sabitliyini təmin edən üç 55 mm-lik ağır yük daşıyan diyircəkli bələdçini qəbul edir.
(3) Z oxu iki 55 mm və iki 45 mm zolaq qəbul edir, ağır yüklərin yenidən kəsilməsinin hamarlığını və yüksək möhkəmliyini təmin edir.

4. Kompleks sınaq
(1) Dəzgah dəzgahın xətti hərəkətini təmin etmək üçün RENISHAW lazer interferometrini və Böyük Britaniyadan top və çubuq test cihazını qəbul edir.
Dəqiqlik və dinamik cavab performansı. Mil və mil mühərriki yüksək sürətli hərəkətin hamarlığını təmin etmək üçün mil vibrasiyaölçəni ilə dinamik balanslaşdırılmışdır.
5. Gözəl, yüksək səviyyəli və təhlükəsiz elektrik dizaynı
(1) Elektrik dizaynı CE standartlarına tam uyğundur. İdxal edilmiş kabellərin istifadəsi elektrik müdaxiləsinin təsirini effektiv şəkildə azaldır, eyni zamanda qəbul edir
Avropa dövrə dizaynı və istehsal standartlarından istifadə edərək, elektrik cihazları sabitdir və onlara qulluq etmək asandır.
6. Alətin soyutma sistemi
(1) Alətin soyutma sistemi xarici dövriyyə metodunu qəbul edir və soyuducu yatağın hər iki tərəfindəki spiral çip çıxarma yivi vasitəsilə yatağın bir ucundakı zəncir lövhəsinin liftinə axır. Filtrdən sonra

soyuducu maye liftdəki soyuducu qutuya axır və sonra soyuducu elektrik nasosu ilə mil mövqeyində soyuducu buruna nəql edilir.
7. Hamar çip çıxarma sistemi
(1) Dəzgah yatağı hər iki tərəfdə spiral çip konveyerləri ilə təchiz olunmuşdur ki, bu da işlənmiş dəmir çipləri dəzgah yatağının ön ucundakı zəncir lövhəsinin qaldırıcı qurğuya daşıya bilər. Qaldırıcı qurğu yüksək başlıqlı soyuducu nasosla təchiz edilmiş kəsici maye su anbarı ilə təchiz edilmişdir. Yüksək başlıqlı su nasosu təmizlənmiş kəsici mayeni çoxlu soyuducu ucluqları olan milin ucuna nəql edir. Soyuducu nozzilər kəsici mayeni alətin üzərinə sərinləmək üçün püskürür. Zibil lift tərəfindən yığılır və təkrar emal maşınına daşınır.
8. Dəzgahın istiqamətləndirici relslərinin yağlanması
(1) Hər bir oxun bələdçi relsinin yağlanması avtomatik yağlama olan və təzyiq itkisi ilə üzləşə bilən mərkəzi inteqrasiya edilmiş avtomatik vaxtlı kəmiyyət yağlama sistemini qəbul edir.
Və neft çatışmazlığı təhlükəsizliyinin qorunması.
9. Mühafizə forması
(1) Dəzgahın X oxunun istiqamətləndirici relsi paslanmayan poladdan hazırlanmış teleskopik qoruyucu örtüklə qorunur.
(2) Dəzgahın Y oxunun istiqamətləndirici relsi teleskopik orqan qoruyucu örtüyü ilə qorunur.
(3) Portal çərçivəsinə texniki qulluq nərdivanları və qoruyucu məhəccərlər quraşdırın.
(4) X, Y və Z oxları sürüklənmə zəncirindən qorunma cihazları ilə təchiz edilmişdir.
10. CNC sistemi
(1) CNC sistemi Yapon HEIDENHAIN TNC640 modelini və ya Siemens D828 D842, Fanuc i30, i0 modellərini qəbul edir və standart alət ucu ilə yanaşı, qəliblərin və aviasiya struktur komponentlərinin emalı üçün xüsusilə uyğundur.
11. Elektrik idarəetmə köməkçi qurğusu
(1) Tam qapalı sabit temperaturlu elektrik şkafı, standart mühafizə, möhürlənmiş və toz keçirməyən, elektrik qutusunun içərisində işıqlandırma ilə təchiz edilmişdir.
(2) Əsas əməliyyat stansiyası müxtəlif əməliyyatları və idarəetmələri rahat şəkildə yerinə yetirə bilər və elektron əl çarxı ilə təchiz edilmişdir. Dəzgah servo sistemin həddindən artıq yüklənməsinin avtomatik mühafizəsi və siqnalizasiya cihazları, həmçinin mexaniki elektrik kəsilməsindən qorunma cihazları ilə təchiz edilmişdir.
(3) Dəzgahın hər bir hərəkət oxu üçün proqram məhdudiyyətlərini təyin edin.
Qeydlər:
(1) Dəzgahın güc tələbi: 80KVA, dəzgahda sızma mühafizəsi və elektrik kəsilməsindən qorunma var.
(2) Dəzgahın iş vəziyyəti üçün üç rəngli göstərici işığı.
(3) Maşın alətinin səsi milli standartlara cavab verir.
(4) Üç fazalı AC enerji təchizatı: 380V ± 10%, -15%; 50Hz ± 1Hz.
(5) Ətraf mühitin temperaturu: 10-30C º.
(6) Nisbi rütubət: ≤ 80%.
Hava mənbəyi təzyiqi: 0,6~0,8 MPA

TNC 640 CNC sistemi
Ağıllı həllər tələb olunan tətbiq tələblərinə cavab verir
24 idarəetmə döngəsi (22 təhlükəsizlik funksiyası ilə), o cümlədən 4 mili qədər
Çox sensorlu ekran versiyası
Frezeleme, tornalama və üyütmə prosesləri
İstifadəçi dostu HEIDENHAIN Klartext danışıq proqramlaşdırması və ya G-kod proqramlaşdırması
Zəngin emal və aşkarlama dövrləri
Yüksək sürətli proqram seqmentinin emal sürəti (0,5 ms)
Yüksək performans, yüksək səth keyfiyyəti və yüksək dəqiqlik
Dinamik toqquşma monitorinqi funksiyası, yüksək təhlükəsizlik və etibarlılıq
Ətraflı parametrlər
CNC sistemi HEIDENHAIN TNC640
(2) Ekran:  İngilis dili 19″
(3) CFCF kart interfeysi, portativ əməliyyat sistemi
2.  İş səfəri
(1) x (x oxu)   3100 mm
(2) y (y oxu)  2200 mm
(3) z (z oxu) 800 mm
(4)  (Milli burun stola)  150~800 mm
3.
(1) (Cədvəl ölçüsü) 3000X1500 mm
(2) (Maks. yükləmə qabiliyyəti)  8 t
(3) T (T yuvasının ölçüsü) 28x200x7 mm
(4)（İki sütun arasındakı en） 1700 mm
4. (MİL)  T70 HEIDENHAIN  MEPRO
(1) (Milin sürəti) 10000 rpm
(2) (Milin konik) HSK-A100
(3) (Milli mühərrik)  54 kw
(4) S1（Milin fırlanma anı） 200 n.m
(5)4（Milin mərkəzi suyun soyudulması） 3 mpa
(6) A（A Ox Fırlanma Aralığı） -110-+110
(7) C（C Oxunun Dönmə Aralığı） -360-+360
5. (SÜRÜŞÜŞ YOLU)
(1) x (x oxu)  （2 bələdçi rels） 55X2 P
THK (THK Yaponiya) mm
(2) y (y oxu)  （3 bələdçi rels） 55x3P
THK   ( THK Yaponiya) mm
(3) z (z oxu)   （4 bələdçi rels） 55x2+45*2P
THK   ( THK Yaponiya) mm
6. (Sürücü vint)
(1) (Top vintinin dəqiqliyi) C3
(2) (Bol vintinin diametri x.y.z)  80/63/63（THK） mm
(3)（Üç oxlu aparıcı） 20/12 mm
(4)（Motor bağlantısı）  (Mufta vasitəsilə qoşulub)
(5)（Hər iki ucunda rulmanların sayı） 8/7/6 ədəd
7. (Üç oxlu motor)
(1) x (x zaxis mühərriki) 11KW       62  n.m
(2) y (y zaxis motor) 9KW        47 n.m
(3) z (z zaxis motor) 9KW        47 (əyləc) n.m
8. (YEME MƏRƏCƏSİ)
(1) X (x  ox sürətli qidalanma sürəti) 12000 mm/dəq
(2) Y (Y oxunun sürətli qidalanma sürəti) 12000 mm/dəq
(3) Z (Z  oxunun sürətli qidalanma sürəti) 12000 mm/dəq
(4) (Üç oxlu kəsmə qidalanma sürəti) 0-10000 mm/dəq
9. ( alət )
(1) (Maks. alət uzunluğu) 300 mm
(2) (Maks. alət diametri) Ø120 mm
(3) (Maksimum alət çəkisi) 8 kq
(4) (Alətin spesifikasiyası) HSK
(5) （Maksimum alət sayı） 24 ədəd
(6) （Aləti dəyişdirmə vaxtı） 6 s
10. （VDI/DGQ3441）
(1) (Mövqeləşdirmə)  0,010／1000 mm
(2) (Yerləşdirməni təkrarlayın)  0,006／1000 mm
(3) (Ən az giriş artımı)  0,001 mm
10.
(1) (Güc tutumu) 100 kva
(2) (t çəki)30 t
(3)(Qablaşdırma  8000x3400x4500 mm
